2022年圆满收官 广电全媒体中心项目顺利开挖

       武汉广电全媒体中心项目基坑紧邻武汉轨道交通2号、3号线且开挖深度大，建设方和地铁集团高度重视，正宇科创作为CSM工法的施工单位，将项目做为公司年度重点项目看待，截止目前，基坑已顺利完成第一层地下室的开挖，整个开挖过程中地下水控制良好，邻近的武汉轨道交通2号、3号线和周边监测数据显示，累计沉降量、变化速率均在报警值范围内，无异常情况。

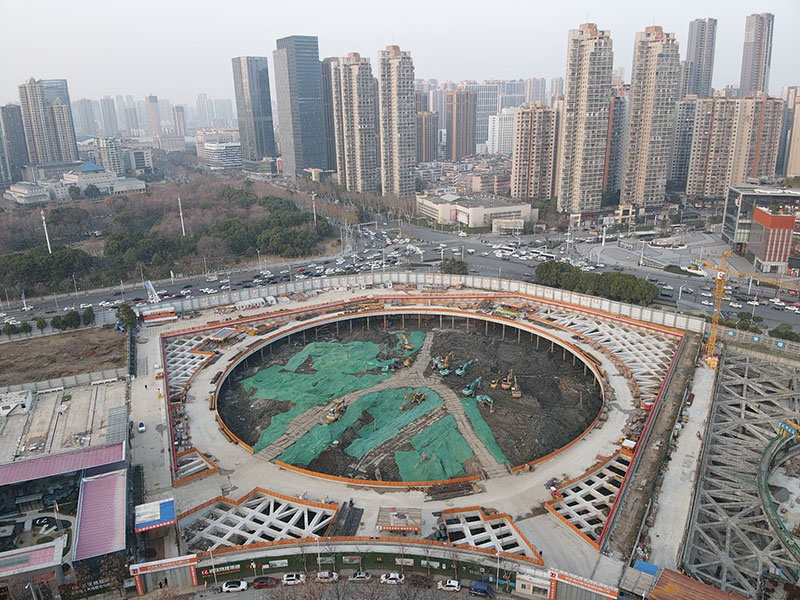

图1：基坑开挖现状

       正宇科创自承接本项目的CSM工法施工以来，全公司高度重视，上下一心，挑选精兵强将，抢工期、抓质量、抠细节，将“因为专注，所以专业，用心做好每一幅墙”的企业理念充分做到内化于心、外化于行，交出了一份合格的答卷。

图2：基坑与地铁关系示意图

      回顾项目试成墙阶段，公司多次召开内部讨论会，制定了详尽可行的试成墙施工方案，严格按方案实行，施工3幅试成墙（不同的参数组合），成墙14天后的抽芯检测结果显示，墙身完整性、强度和入岩深度均满足设计要求，获得项目参建各方的认可，顺利进入正式施工阶段。

图3：广电全媒体中心项目现场施工图

       正式施工前，公司内部开会讨论，根据试成墙抽芯结果最终选定施工参数组合，修订施工方案，合理组织人力、物力，克服工期极度紧张的困难，将质量放到第一位。功夫不负有心人，根据成墙28天的第三方检测单位的抽芯检测报告，证明正宇科创已经完全攻克了CSM墙身完整性的问题。

       墙身完整性是水泥土搅拌墙质量控制的重中之重，正宇科创在上海金泰工程机械有限公司的大力支持下，就墙身完整性的问题一直不断摸索创新，斥资百余万，不断改进刀具、尝试各种不同的下钻搅拌方式和喷浆方式，死抠细节，尝试各种不同的下钻提钻速度、喷浆参数、铣轮旋转方向和转速等等的搭配组合，并一一进行抽芯比对，积累了丰富的经验，对于哪种地质条件该使用哪种参数组合做到了然于胸，最终在广电全媒体中心项目开花结果，第三方抽芯检测结果显示成墙质量优异。

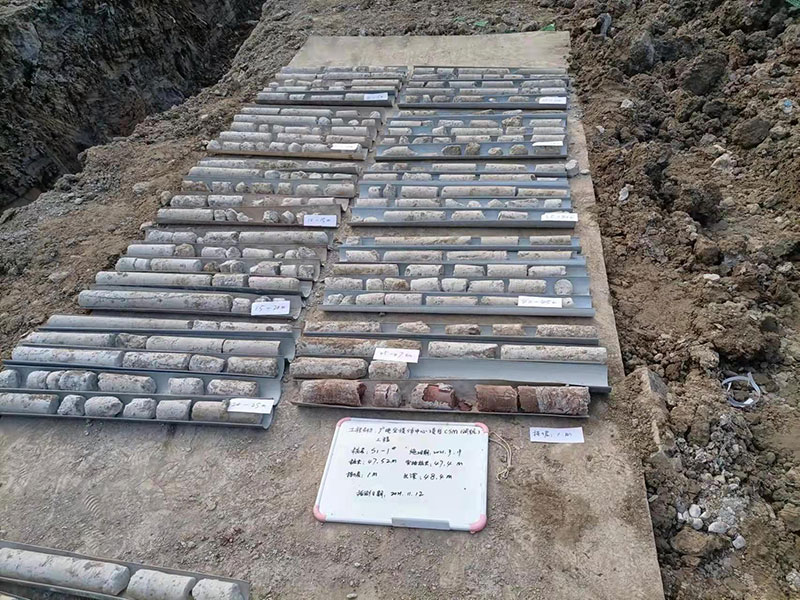

图4-1：第三方检测芯样图例

      因此，武汉土木建筑学会基坑工程专业委员会于2021年12月4日在广电全媒体项目现场主办了“落底式帷幕施工技术交流暨现场观摩会”。武汉土木建筑学会理事长、常务副秘书长等领导及专家出席会议，湖北省基坑领域知名专家、勘察设计企业、高校、科研机构相关单位青年骨干等70余人参加了本次交流会，现场观摩CSM工艺的施工过程，观看39-42m单动双管半合管抽芯取样全过程。

图5-8：现场观摩抽芯取样过程

       交流会上，与会专家们结合正在开展的湖北省地方标准《基坑工程技术规程》修编工作和武汉市地方标准《武汉市基坑工程地下水控制技术规程》编制工作，从地下水控制技术的设计原则、施工工艺、质量控制、发展方向以及相关研究的重要意义等方面进行了深入的讨论。
技术引导发展，创新驱动未来，正宇科创专注于水泥土搅拌墙施工，通过孜孜不倦的钻研，踏踏实实的前进，专业人做专业事，只要用心做好每一幅墙，就能控制好深基坑，甚至超深基坑的地下水问题，为城市建设作出更大的贡献。

图9：落地式帷幕施工技术交流会

      基坑正式开挖前，武汉市勘察设计有限公司进行了抽水连通试验，通过现场的抽水试验及回复试验，观察和掌握抽水引起的深层承压水的水位变化特征，主要实现以下目标：
      （1）判别止水帷幕的封闭性及降水效果能否满足设计要求：
      （2）定性分析判断落底式帷幕的止水效果；预测基坑降水后对周边地面沉降及对周边环境的影响评估；
      （3）检验基坑周围排水系统的排水能力；
      （4）通过连通抽水试验，指导项目降水的二次深化设计；
      （5）通过多个项目积累，获取在落底式止水帷幕条件下坑内外水力联系和渗透规律。

      经过历时一个多月的严谨试验，武汉市勘察设计有限公司出具的报告得出如下结论：
      （1）基坑面积约25000㎡，通过降水井的开启，可将坑内水位稳定在标高：0.5～1.9m，坑内总抽水量241.9m³/h，相当于4口60立方米的水泵出水量；
      （2）坑外观测井的水位zui大降深在1.75-3.17m之间；
      （3）根据地区经验，CSM 落底止水帷幕的止水效果较好，基坑具备继续开挖的条件。

图10：坑内外水位曲线汇总图

图11：基坑每半小时出水量折线图

图12：补充实验—坑内外相近观测井水位趋势总图

       抽水连通试验完成后，武汉广播影视传媒集团有限责任公司于2022 年12月23日,组织相关专家对《武汉广电全媒体中心项目抽水连通试验报告》进行报告评审。武汉城市建设集团有限公司、武汉地铁集团有限公司、武汉鸿诚工程咨询管理有限责任公司、武汉建工集团股份有限公司、武汉市勘察设计有限公司的代表参加了会议。与会专家听取了试验报告编制单位汇报，查阅了相关资料，经质询、讨论，形成如下评审意见:
      一、总体评价
      武汉市勘察设计有限公司编制的坑内外抽水连通试验报告内容较全面，监测数据基本可信，经完善后可指导后续工作。
      二、意见与建议
             试验结果表明，坑内水位降至设计及施工要求的标高时，坑内抽水量242m³/h，根据地区经验，CSM 落底止水帷幕的止水效果较好，按下述意见进行完善后，基坑具备继续开挖的条件。
       抽水连通试验结果获得了专家们和地铁集团的一致认可，目前基坑正在有条不紊的开挖中，为2022年画上了圆满的句号，也预示着2023年更上一层楼！

图13：专家评审意见

 广电全媒体中心项目介绍—工程概况

       武汉广电全媒体中心项目位于武汉市江汉区武汉中央商务区东北角，青年路和常青路交汇西南处，东临青年路，南连范湖广场路，西至范湖立交桥，北靠常青路，临近轨道交通3号线与2号线。武汉广电全媒体中心项目开挖面积约25000m²，普挖深度18.55m，坑中坑最深处挖深20.55m，采用CSM落底式止水帷幕，墙深设计进入强风化岩层1米，有效墙长43.0~45.0米

图14：现场航拍图

图15：基坑支护平面图

图16：典型剖面图

 企业简介

       正宇科创（武汉）岩土工程有限公司是一家以大型装备为核心，专注于超深水泥土止水帷幕施工及工法推广的科技型岩土工程企业，是湖北省第一家同时引进 CSM、TRD工法设备的企业，也是国内CSM 设备数量最多，施工经验最丰富的企业。

       公司固定资产 1 亿余元，包括多台套 CSM 工法设备、TRD 工法设备、SMW 工法设备以及配套的各类设备等，公司现有员工 100 余人， 中高级生产管理人员 30 人，其中研究生以上学历 6 人。

       公司业务以绿色环保的 CSM、TRD、SMW 工法为优势产业，以深基坑围护结构、止水帷幕、土体加固以及各类防渗墙为核心业务，涉及城市地下空间开发，地铁加固，地铁保护，垃圾填埋场，尾矿防渗，堤防加固等诸多领域。公司自成立以来一直以国内外新装备、新方法、 新工艺为核心竞争力，致力于为客户提供安全、合理、高效的全过程解决方案，努力打造成新型高科技岩土工程企业。

 CSM与TRD工法比较

       等厚度水泥土搅拌墙主要是指CSM工法和TRD工法，主要应用在各类建筑工程基坑、垃圾填埋及污染治理隔渗、水利工程、护岸工程、大坝的基础加固及防渗处理等方面。
